回顾

在上一篇文章中，我们了解了模块度的定义与计算方法。因为Newman快速算法是通过最优化Modularity的值来实现社区划分的，所以先回顾下Modularity的计算方法。我们最后得到的Modularity计算公式为：

$$Q=\sum_i^c(e_{ii}-a_{i}^2)$$

其中：

  • c表示社区数
  • $e_{ij}+e_{ji}$表示连接社区i和社区j边的概率，$e_{ij}=e_{ji}$分别为概率的一半。
  • $e_{ii}$表示在社区i内边的概率。
  • $a_i=\sum_j{e_{ij}}$表示在端点在社区i中的概率。

如果端点之间随机连接，也就是在随机情况下，社区i内部边的概率为$a_{ii}^2$。

Modularity用来评价社区划分结果的好坏，Q值越大，划分结果越好。如果一个图是随机的，那么它的模块度应该为0。

思想

既然Modularity可以用来评价社区划分结果的好坏，那么是不是可以设计一个算法，直接以Modularity为优化目标，实现社区划分。

这一优化问题的解空间有多大呢？简单计算下，假设有n个节点。

  • 如果划分为一个社区，那个只有1个解：所有节点都属于这个社区；
  • 如果划分为两个社区，那么每个节点有两种选择：要么属于第一个社区，要么属于第二个社区，总共$2^n$种选择。但划分的结果，即两个社区，是没有顺序的，需要除以2，还得减去把所有节点都分到一个社区的情况，即$2^{n-1}-1$种解。

仅仅这两种情况，解空间就随n呈指数增长，这个问题显然是NP-hard问题。

Newman快速算法是凝聚式的贪心算法。所谓凝聚，就是算法先将各个节点初始化为单个分区，然后逐步将关联度高的分区合并到一起，最后形成大的划分方案。在合并的过程中，每一步选择两个分区合并，使得合并后使Q增长最大（或者减小最小）。

社区i和社区j合并前：

$$\begin{aligned} Q_{before} &=\sum_{k\neq i,j}^c(e_{kk}-a_{k}^2)+(e_{ii}-a_{i}^2)+(e_{jj}-a_{j}^2)\\ &=Q'+(e_{ii}-a_{i}^2)+(e_{jj}-a_{j}^2) \end{aligned}$$

合并后，假设合并后为社区z：

$$Q_{after}=Q'+(e_{zz}-a_{z}^2)$$

其中：

  • $e_{zz}=e_{ii}+e_{jj}+e_{ij}+e_{ji}$，原来在连接社区i和社区j的边现在也属于社区z内部了。
  • $a_{z}=a_i+a_j$

那么合并后，Modularity的增量$\Delta Q$：

$$\begin{split} \Delta Q &=Q_{after}-Q_{before}\\ &=e_{ij}+e_{ji}-2a_i a_j\\ &=2(e_{ij}-a_i a_j) \end{split}$$

根据$\Delta Q$的计算方式，我们只需要维护一个$e_{ij}$矩阵就可以计算出合并任意两个社区后的Modularity变化量，而不用计算Q。选择使Modularity增量最大的两个社区进行合并。
合并社区i和社区j后，需要更新矩阵，只需要社区i和社区j对应的行相加、对应的列相加即可。

例子

将该算法应用在著名的Zachary空手道俱乐部关系网络中。该俱乐部后来产生分歧，分裂为两个小俱乐部。

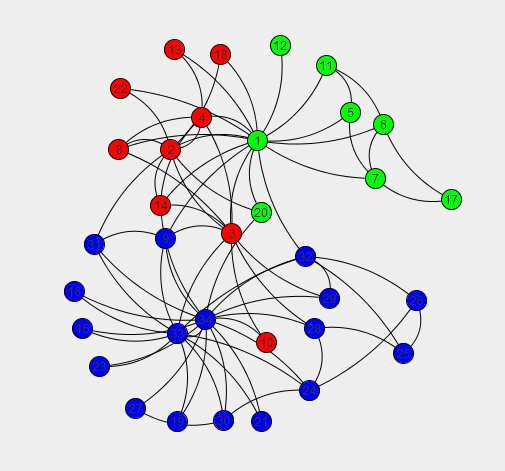

  • 当Q值达到最大时，为Q=0.381，网络被划分为三个社区，如下图所示：

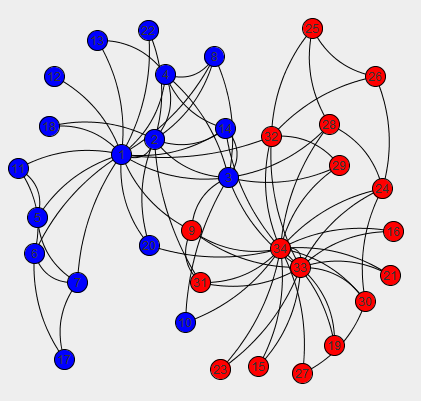

  • 当网络被划分为两个社区时，Q=0.372。与实际情况对比，只有节点10未被划分正确。

代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
def newman_partition(graph, n_groups=1, min_delta_q=0, weight=None):
    """
    partition a graph according its structure
    :param graph: undirected networkx graph
    :param n_groups: number of groups would be partitioned
    :param min_delta_q: stop condition: if the increased 'q' (modularity) by joining two partitions was less than min_delta_q
    :param weight: key value for edge dict
    :return: a list of sets each of which contains the nodes belong to the same partition
    """
    m = graph.number_of_edges()
    p_id = 1
    groups, a = {}, {}
    q, total_weight = 0, 0
    for edge in graph.edges():
        total_weight += graph[edge[0]][edge[1]].get(weight, 1)
    for node in graph.nodes():
        groups[p_id] = (node, )
        a[p_id] = graph.degree(node, weight)/2/total_weight
        q -= a[p_id]**2
        p_id += 1
    e = defaultdict(dict)
    for i in range(1,len(groups)+1):
        for j in range(i, len(groups)+1):
            if groups[j][0] in graph[groups[i][0]]:
                e[i][j] = graph[groups[i][0]][groups[j][0]].get(weight, 1)/2/total_weight
                e[j][i] = e[i][j]
    while True:
        delta_q = -9999999
        merge = None
        for (i, j) in combinations(groups.keys(), 2):
            if j in e[i] and i in e[j]:
                tmp = e[i][j] + e[j][i] - 2 * a[i]*a[j]
                delta_q, merge = (tmp, (i, j)) if tmp > delta_q else (delta_q, merge)
        #join
        i, j = merge
        adjs = set(e[i].keys() + e[j].keys())
        adjs.remove(i)
        adjs.remove(j)
        for k in adjs:
            e[p_id][k] = e[i].get(k, 0) + e[j].get(k, 0)
            e[k][p_id] = e[k].get(i, 0) + e[k].get(j, 0)
            if i in e[k]:
                del e[k][i]
            if j in e[k]:
                del e[k][j]
        del e[i], e[j]
        a[p_id] = a[i] + a[j]
        groups[p_id] = groups[i] + groups[j]
        del groups[i], groups[j]
        del a[i], a[j]
        p_id += 1
        q += delta_q
        if delta_q < min_delta_q or len(groups) <= n_groups:
            break
    return (set(value) for value in groups.values())
